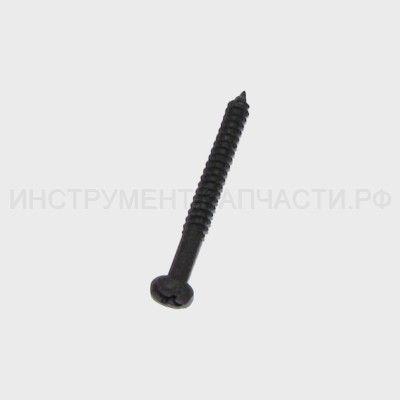

Дмитрий Кущев Схема и запчасти для дисковой пилы Интерскол ДП-190/1600М Схема актуальна для изделий, у которых серийный номер начинается с 97. Рис. 1 Дисковая пила ДП-190/1600М (97.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.46 Винт М5х80 Винт М5х80 В наличии: 1 1 20 ₽ 2 2 00.02.04.01.21 Винт М5х55 Винт М5х55 В наличии: 2 1 40 ₽ 3 3 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 5 20 ₽ 4 4 97.05.00.02.00 Ручка-накладка В наличии: 1 1 180 ₽ 4 4* 97.05.05.00.00 Ручка комплект (лев+прав) ДП-190/1600М (97) Замена(аналог) или составная часть для замены поз.4 Нет в наличии 1 320 ₽ 5 5 97.04.03.07.00 Трубка изолирующая Ø5х30 В наличии: 2 1 40 ₽ 6 6 00.10.01.01.10 Выключатель в сборе KEDU HY 15В 12(10)А Выключатель KEDU HY15B 12(10)A 250V~5E4 В наличии: 5 1 250 ₽ 7 7 00.10.07.01.10 Блок электронный плавного пуска AOL DS20A 20A 230V~ 50Hz Нет в наличии 1 470 ₽ 7 7* 00.10.07.01.08 Блок электронный плавного пуска Замена(аналог) или составная часть для замены поз.7 В наличии: 5 1 470 ₽ 8 8 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0,33мкФ К X2 МЕХ GPF 40/085/21/C 250V В наличии: 4 1 240 ₽ 8 8* БУ_00.10.04.01.01 БУ_Конденсатор 0.33 мкФ МЕХ GPF 40/85/21 Замена(аналог) или составная часть для замены поз.8 В наличии: 5 1 50 ₽ 9 9 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт 4х14 В наличии: 4 4 20 ₽ 10 10 95.04.00.03.00 Планка фиксации шнура Нет данных о товаре 1 11 11 97.05.00.01.00 Ручка В наличии: 1 1 180 ₽ 11 11* 97.05.05.00.00 Ручка комплект (лев+прав) ДП-190/1600М (97) Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 320 ₽ 12 12 95.04.00.02.00 Трубка защитная Нет в наличии 1 40 ₽ 12 12* 10.04.00.02.00 Трубка защитная Р-82ТС Замена(аналог) или составная часть для замены поз.12 Нет в наличии 1 50 ₽ 12 12* 13.04.00.02.00 Трубка защитная шнура Замена(аналог) или составная часть для замены поз.12 Нет в наличии 1 50 ₽ 12 12* 154.04.00.04.00 Трубка защитная ПП-165/1300ЭМ Замена(аналог) или составная часть для замены поз.12 Нет в наличии 1 50 ₽ 13 13 97.05.00.05.00 Крышка корпуса двигателя В наличии: 2 1 220 ₽ 14 14 00.02.03.01.47 Винт 3х14 Винт 3х14 В наличии: 20 2 20 ₽ 15 15 97.04.03.04.00 Пружина спиральная В наличии: 10 2 20 ₽ 16 16 97.04.03.03.00 Щетка электрическая 6,3х16х17 В наличии: 40 2 140 ₽ 16 16* 97.04.03.03.01 Щетки электрические в индивидуальной упаковке для ДП-190/1600М (комплект - 2шт.) Замена(аналог) или составная часть для замены поз.16 Нет в наличии 1 220 ₽ 17 17 97.04.03.01.00 Корпус щеткодержателя В наличии: 9 2 70 ₽ 17 17* 97.04.03.00.00 Щеткодержатель в сборе ДП-210/1900М Замена(аналог) или составная часть для замены поз.17 Нет в наличии 2 440 ₽ 18 18 97.04.03.05.00 Фастон PG25008 В наличии: 4 2 30 ₽ 19 19 97.04.03.06.00 Трубка изолирующая Ø4х30 Нет в наличии 2 50 ₽ 20 20 00.02.03.01.62 Винт П-32/950ЭВ Винт 5х18 Нет в наличии 1 20 ₽ 21 21 97.05.00.03.00 Рукоятка дополнительная В наличии: 2 1 150 ₽ 22 22 00.02.04.01.15 Винт М5х17 ДП-1600 Винт М5х18 Нет в наличии 1 50 ₽ 23 23 00.02.02.02.20 Шайба 5х10,5х0,5/А Шайба 5х10,5х1 В наличии: 7 1 20 ₽ 25 25 00.02.03.01.17 Винт 2-5х45 ГОСТ10621 Винт В наличии: 5 1 20 ₽ 26 26 97.05.00.04.00 Корпус двигателя В наличии: 2 1 280 ₽ 27 27 97.04.01.01.00 Статор В наличии: 3 1 1,800 ₽ 28 28 00.02.03.01.61 Винт 5х70 Нет данных о товаре 2 29 29 97.04.01.03.00 Диафрагма В наличии: 1 1 100 ₽ 30 30 97.04.02.02.00 Втулка резиновая В наличии: 5 1 30 ₽ 31 31 00.01.01.01.09 Подшипник шариковый 609Z Подшипник шариковый 609Z (9х24х7) В наличии: 5 1 200 ₽ 31 31 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS (9х24х7) В наличии: 130 1 80 ₽ 31 31 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH (9х24х7) SKF (Италия) В наличии: 3 1 370 ₽ 32 32 97.04.02.01.00 Якорь с вентилятором В наличии: 1 1 2,390 ₽ 32 32 №792A Якорь с вентилятором для Интерскол ДП-190/1600М, AEZ Якорь с вентилятором Нет в наличии 1 2,410 ₽ 32 32* 97.04.02.00.00 Якорь в сборе ДП-190/1600М (97) Замена(аналог) или составная часть для замены поз.32 В наличии: 1 1 2,580 ₽ 33 33 00.01.01.01.17 Подшипник 6002RS ДП-2000 Подшипник шариковый 6002RS (15х32х9) В наличии: 3 1 230 ₽ 33 33 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS (15х32х9) В наличии: 100 1 70 ₽ 33 33 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH (15х32х9) SKF (Италия) Нет в наличии 1 370 ₽ 33 33* 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Замена(аналог) или составная часть для замены поз.33 Нет в наличии 1 230 ₽ 33 33* 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Замена(аналог) или составная часть для замены поз.33 Нет в наличии 1 200 ₽ 33 33* 00.01.01.01.50 Подшипник шариковый 6002 ZV Замена(аналог) или составная часть для замены поз.33 В наличии: 7 1 240 ₽ 34 34 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Шнур питания с вилкой H05VV-F/2X1,0мм², L=4м Нет в наличии 1 560 ₽ 34 34* 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Замена(аналог) или составная часть для замены поз.34 В наличии: 2 1 1,200 ₽ 34 34* 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Замена(аналог) или составная часть для замены поз.34 Нет в наличии 1 700 ₽ 35 35 95.03.03.10.00 Кнопка фиксатора шпинделя В наличии: 2 1 100 ₽ 36 36 97.03.03.09.00 Рычаг фиксатор шпинделя В наличии: 3 1 70 ₽ 37 37 97.03.03.08.00 Пружина В наличии: 4 1 20 ₽ 38 38 95.03.03.07.00 Шайба прямоугольная 10х14х1 В наличии: 1 1 20 ₽ 39 39 95.03.03.06.00 Кольцо уплотнительное Кольцо войлочное В наличии: 7 1 20 ₽ 40 40 97.03.03.05.00 Корпус редуктора В наличии: 8 1 600 ₽ 41 41 97.03.02.01.00 Кожух неподвижный В наличии: 2 1 790 ₽ 42 42 00.02.04.01.14 Винт М5х12 Винт М5х12 В наличии: 2 1 20 ₽ 43 43 00.01.02.01.05 Подшипник роликовый НК101610 Подшипник игольчатый HK101610 (10х16х10) В наличии: 4 1 140 ₽ 44 44 00.02.04.05.02 Винт М5х12 ДП-1600 Винт М5х12 В наличии: 8 5 20 ₽ 45 45 97.03.02.03.00 Винт специальный М8х20 В наличии: 5 1 20 ₽ 46 46 00.02.99.02.08 Кольцо стопорное В14 УШМ-150 Кольцо стопорное В14 В наличии: 3 1 90 ₽ 46 46* 00.02.99.02.19 Кольцо стопорное для вала (В14) Замена(аналог) или составная часть для замены поз.46 Нет в наличии 1 10 ₽ 47 47 95.03.02.02.00 Упор резиновый В наличии: 2 1 20 ₽ 48 48 00.02.04.04.19 Винт М5x25 Винт М5х25, S4 внутр. В наличии: 5 1 20 ₽ 49 49 97.03.03.04.00 Колесо зубчатое Z=37 В наличии: 4 1 450 ₽ 49 49* 22.03.02.03.00 Колесо зубчатое ДП-1600 Замена(аналог) или составная часть для замены поз.49 В наличии: 1 1 200 ₽ 50 50 97.03.03.03.00 Шпонка сегментная 4х5х13 В наличии: 8 1 40 ₽ 51 51 97.03.03.02.00 Шпиндель В наличии: 2 4 190 ₽ 52 52 00.02.99.01.11 Кольцо стопорное А35 Кольцо стопорное А35 В наличии: 8 1 40 ₽ 53 53 00.01.01.01.74 00.01.01.01.74 Подшипник шариковый 6003-2RS(17х35х10) Подшипник шариковый 6003-2RS (17х35х10) В наличии: 2 1 330 ₽ 53 53 6003-2RS Подшипник 180103/6003-2RS Подшипник шариковый 6003-2RS (17х35х10) В наличии: 42 1 110 ₽ 53 53* 00.01.01.01.13 Подшипник шариковый 6003RZ Замена(аналог) или составная часть для замены поз.53 В наличии: 10 1 220 ₽ 53 53* 00.01.01.01.18 Подшипник 6003Z ДП-1200 Замена(аналог) или составная часть для замены поз.53 В наличии: 15 1 200 ₽ 54 54 97.03.03.01.00 Корпус подшипника В наличии: 4 1 200 ₽ 55 55 97.03.05.01.00 Держатель ножа В наличии: 1 1 140 ₽ 56 56 00.02.04.01.40 Винт М3х10 Винт М3х10 В наличии: 4 1 10 ₽ 57 57 97.03.05.02.00 Тяга В наличии: 2 1 30 ₽ 58 58 97.03.05.03.00 Гайка специальная М3 В наличии: 1 1 10 ₽ 59 59 97.03.05.04.00 Заклепка Ø3х6 В наличии: 5 1 10 ₽ 60 60 97.03.02.04.00 Нож расклинивающий В наличии: 2 1 130 ₽ 61 61 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная Ø5 В наличии: 1 2 20 ₽ 62 62 00.02.04.04.25 Винт ПП-165/1300ЭМ Винт М5х10 В наличии: 11 2 10 ₽ 63 63 97.03.01.04.00 Втулка В наличии: 1 1 30 ₽ 64 64 00.02.04.03.08 Винт М4х8 Винт М4х8 шлиц прямой Нет в наличии 1 20 ₽ 65 65 97.03.01.03.00 Пружина В наличии: 6 1 50 ₽ 66 66 97.03.01.01.00 Кожух подвижный В наличии: 4 1 480 ₽ 66 66* 97.03.01.00.00 Кожух подвижный в сборе ДП-190/1600М (97) Замена(аналог) или составная часть для замены поз.66 Нет в наличии 1 620 ₽ 67 67 00.02.99.02.21 Кольцо стопорное В42 Кольцо стопорное В42 В наличии: 1 1 20 ₽ 68 68 97.03.01.02.00 Ручка кожуха подвижного В наличии: 3 1 70 ₽ 69 69 00.02.02.02.02 Шайба 4х8х0,5 Шайба Ø4 В наличии: 5 1 20 ₽ 70 70 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 7 1 10 ₽ 70 70* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.70 В наличии: 8 1 10 ₽ 71 71 97.02.00.05.00 Фланец внутренний Ø39 В наличии: 1 1 110 ₽ 71 71* 97.02.00.03.00 Фланец комплект (внутренний + наружный) Замена(аналог) или составная часть для замены поз.71 В наличии: 4 1 200 ₽ 73 73 97.02.00.04.00 Фланец наружный Ø39 Нет в наличии 1 90 ₽ 73 73* 97.02.00.03.00 Фланец комплект (внутренний + наружный) Замена(аналог) или составная часть для замены поз.73 В наличии: 4 1 200 ₽ 74 74 00.02.02.02.34 Шайба Ø8х24х2 Нет в наличии 1 20 ₽ 75 75 95.02.00.03.00 Винт специальный М8х18 Винт специальный М8х18, S13 В наличии: 20 1 40 ₽ 76 76 00.02.02.03.08 Шайба стопорная Ø12 Шайба стопорная Ø12 Нет в наличии 2 10 ₽ 77 77 95.03.04.02.00 Рычаг Нет в наличии 2 90 ₽ 77 77* 96.02.77.00.00 Крепёжный набор ДП-165/1200 Замена(аналог) или составная часть для замены поз.77 Нет в наличии 2 290 ₽ 78 78 95.03.04.03.00 Контргайка М8L, S=13 Контргайка М8L, S=13 В наличии: 1 1 40 ₽ 79 79 95.03.04.04.00 Пружина В наличии: 3 2 30 ₽ 80 80 00.02.02.02.32 Шайба 8х18х2 Шайба 8х18х2 Нет в наличии 2 20 ₽ 81 81 95.03.04.05.00 Кронштейн Нет данных о товаре 1 82 82 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное В8 В наличии: 4 1 50 ₽ 83 83 95.03.04.06.00 Винт М6х20 Винт М6х20 В наличии: 1 1 20 ₽ 84 84 95.03.04.07.00 Пружина ДП-165/1200 Пружина В наличии: 1 1 30 ₽ 85 85 95.03.04.08.00 Заклепка Ø6х17 Нет данных о товаре 1 86 86 97.03.04.09.00 Кронштейн угловой В наличии: 1 1 100 ₽ 87 87 95.03.04.10.00 Ось Ø8х47 В наличии: 1 1 30 ₽ 88 88 95.03.04.11.00 Винт специальный М8х18L Винт специальный М8х18L В наличии: 1 1 30 ₽ 97.03.04.00.00 Основание в сборе В наличии: 1 1 1,610 ₽ 89 89 97.03.04.15.00 Основание 160х338 В наличии: 2 1 990 ₽ 90 90 00.02.04.05.01 Винт М5х8 ДП-1600 Винт М5х8 В наличии: 49 3 20 ₽ 91 91 97.03.04.12.00 Шкала глубины пиления Нет данных о товаре 1 92 92 95.03.04.13.00 Заклепка Ø6х9 Нет данных о товаре 1 93 93 00.02.02.02.33 Шайба 7х16х2 Нет данных о товаре 1 94 94 95.03.04.14.00 Винт барашковый М6х15 Винт барашковый М6х15 В наличии: 2 1 20 ₽ 95 95 96.03.04.16.00 Шестигранник M8, S=13, L=95 Шестигранник М8, S=13, L=95 Нет в наличии 1 90 ₽ 95 95* 96.02.77.00.00 Крепёжный набор ДП-165/1200 Замена(аналог) или составная часть для замены поз.95 Нет в наличии 1 290 ₽ 96 96 95.03.04.01.00 Болт специальный М8х10, S=13 В наличии: 2 1 20 ₽ 97 97 97.02.00.01.00 Ключ специальный Нет в наличии 1 80 ₽ 97 97* 277.02.00.01.00 Ключ торцовый ДП-230/2050М Замена(аналог) или составная часть для замены поз.97 В наличии: 1 1 70 ₽ 98 98 95.02.00.02.00 Линейка-ограничитель Нет в наличии 1 140 ₽ 98 98* 22.02.00.01.00 Линейка-ограничитель Замена(аналог) или составная часть для замены поз.98 Нет в наличии 1 120 ₽ 99 99 97.02.00.06.00 Плита направляющая В наличии: 2 1 190 ₽ Кол-во: В корзину
