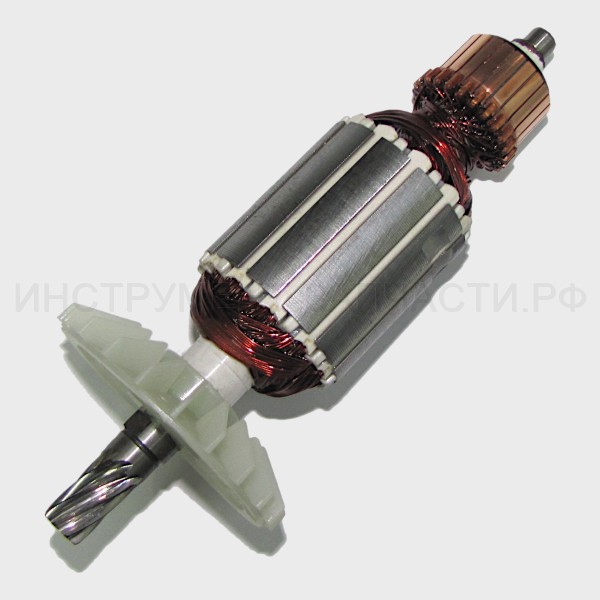

Дмитрий Кущев Схема и запчасти для дисковой пилы Интерскол ДП-165/1300 Схема актуальна для изделий, у которых серийный номер начинается с 551. Рис. 1 Дисковая пила ДП-165/1300 (551.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1+10 1+10 551.05.00.00.00 Ручка комплект (лев+прав) ДП-165/1300 (551) Ручка комплект (лев+пр) Нет в наличии 1 470 ₽ 2 2 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой ПВС-2х0.75мм²; L-2.5м Нет в наличии 1 700 ₽ 2 2* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.2 Нет в наличии 1 560 ₽ 3 3 00.20.10.04.00 Ключ шестигранный 6х100мм Ключ шестигранный S-6мм; hxL-32x100мм Нет в наличии 1 70 ₽ 3 3* 00.30.10.01.00 Ключ шестигранный Замена(аналог) или составная часть для замены поз.3 Нет в наличии 1 40 ₽ 4 4 00.10.04.01.02 Конденсатор Конденсатор TNS-2H 0.22µF Mx2 0.22µF MEX GPF 40/085/21/C 250V~ В наличии: 5 1 70 ₽ 5 5 551.04.00.04.00 Трубка защитная кабеля ДП (551, 552) Трубка защитная шнура Нет в наличии 1 50 ₽ 6 6 00.10.01.06.01 Выключатель ДП (551,552) Выключатель FA5-8/2ND 8(8)A 250VAC (FaDe) В наличии: 2 1 580 ₽ 7 7 551.04.00.06.00 Планка фиксации шнура ДП-165/1300 Планка фиксации шнура Нет в наличии 1 30 ₽ 8 8 551.10.01.01.11 Кнопка выключателя Нет данных о товаре 1 9 9 551.01.00.53.01 Пружина ДП-165/1300 Пружина В наличии: 1 1 40 ₽ 11 11 00.02.03.01.04 Винт 4х16 Винт саморез ST4.2х16 (ST4x16) В наличии: 14 6 20 ₽ 12 12 00.02.04.01.20 Винт М5х45 Винт M5х45 В наличии: 5 2 30 ₽ 13 13 00.02.04.04.36 Винт П-32/950ЭВ Винт M5х30 Нет в наличии 1 10 ₽ 15 15 551.04.03.01.00 Щеткодержатель ДП-165/1300 (551) Щеткодержатель В наличии: 2 2 240 ₽ 16 16 551.04.03.03.00 Щетка электрическая Нет данных о товаре 2 16 16* 551.04.03.03.90 Щетки электрические (комплект) Замена(аналог) или составная часть для замены поз.16 В наличии: 2 1 440 ₽ 17 17 551.04.03.01.01 Крышка щеткодержателя ДП-165/1300 (551) Крышка щеткодержателя Нет в наличии 2 70 ₽ 18 18 551.05.00.04.00 Корпус двигателя ДП-165/1300 (551) Корпус двигателя Нет в наличии 1 470 ₽ 19 19 00.00.10.01.00 Втулка подшипника 608 Нет данных о товаре 1 20 20 551.92.10.11.00 Дефлектор Нет данных о товаре 1 21 21 551.04.01.01.00 Статор Ø73x45, ДП-165/1300 (551) Статор Ø73х45 В наличии: 1 1 1,820 ₽ 23 23 00.02.03.01.38 Винт 4х45 ДУ-750 ЭР Винт саморез SТ4.2x55 В наличии: 5 1 20 ₽ 22 22 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608-2Z 608-2Z (8х22х7) Нет в наличии 1 150 ₽ 22 22 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 22 22 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) В наличии: 12 1 300 ₽ 22 22 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 22 22 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 119 1 70 ₽ 22 22* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 190 ₽ 22 22* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.22 В наличии: 17 1 190 ₽ 22 22* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 210 ₽ 22 22* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 120 ₽ 22 22* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.22 В наличии: 4 1 150 ₽ 24 24 551.04.02.01.00 Якорь с вентилятором Ø44.4х45, ДП-165/1300 (551) Якорь с вентилятором Ø44.4х45 В наличии: 2 1 2,400 ₽ 25 25 551.03.03.09.00 Фиксатор шпинделя ДП-165/1300 Фиксатор шпинделя Нет в наличии 1 100 ₽ 26 26 551.76.30.11.24 Пружина фиксатора ДП-165/1300 Пружина фиксатора Нет в наличии 1 30 ₽ 27 27 00.01.01.01.16 Подшипник 6001RZ ДП-2000 Подшипник шариковый 6001-2RS 6001-2RS (12х28х8) В наличии: 4 1 260 ₽ 27 27 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник шариковый 6001-2RSH 6001-2RSH (12х28х8) SKF (Италия) В наличии: 6 1 340 ₽ 27 27 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS 6001-2RS (12х28х8) В наличии: 72 1 80 ₽ 27 27* 00.01.01.01.37 Подшипник шариковый 6001Z ДУ-750 ЭР Замена(аналог) или составная часть для замены поз.27 В наличии: 1 1 140 ₽ 27 27* 00.01.01.01.42 Подшипник шариковый 6001 RS Замена(аналог) или составная часть для замены поз.27 В наличии: 4 1 170 ₽ 27 27* 71200.0148 Подшипник шариковый H10.5/1200EV Замена(аналог) или составная часть для замены поз.27 Нет в наличии 1 330 ₽ 28 28 551.09.21.00.08 Гайка барашек М6, ДП-165/1300 Гайка "барашек" М6 Нет в наличии 1 150 ₽ 29 29 00.02.02.02.44 Шайба Ø6хØ14х1.5 Шайба Ø6хØ14х1.5 Нет в наличии 2 30 ₽ 30 30 551.03.02.01.00 Кожух верхний неподвижный, ДП-165/1300 (551) Кожух верхний неподвижный Нет в наличии 1 1,070 ₽ 31 31 551.21.06.40.00 Ось-заклепка 6x40 ДП-165/1300 Ось-заклепка Ø6x40 Нет в наличии 1 40 ₽ 32 32 551.03.02.02.00 Упор ДП-165/1300 Упор Нет в наличии 1 70 ₽ 33 33 00.01.02.01.05 Подшипник роликовый НК101610 Подшипник игольчатый HK101610 (10х16х10) В наличии: 4 1 140 ₽ 34 34 00.02.04.04.14 Винт М6х25 Винт M6х25 В наличии: 2 1 50 ₽ 35 35 00.02.04.01.18 Винт М6х18 Винт M6х18 M6х18 Нет в наличии 1 40 ₽ 36 36 551.03.00.03.00 Кольцо ДП-165/1300 Кольцо Нет в наличии 1 40 ₽ 37 37 00.02.02.02.43 Шайба Ø14 Шайба Ø14мм Нет в наличии 1 30 ₽ 38 38 551.03.03.04.00 Колесо зубчатое ДП-165/1300 Колесо зубчатое В наличии: 1 1 450 ₽ 39 39 00.02.99.01.11 Кольцо стопорное А35 Кольцо стопорное для отв.Ø35 A35 В наличии: 8 1 40 ₽ 40 40 00.01.01.01.74 00.01.01.01.74 Подшипник шариковый 6003-2RS(17х35х10) Подшипник шариковый 6003-2RS 6003-2RS (17х35х10); зам. 00.01.01.01.13 В наличии: 2 1 330 ₽ 40 40 6003-2RS Подшипник 180103/6003-2RS Подшипник шариковый 6003-2RS 6003-2RS (17х35х10) В наличии: 42 1 110 ₽ 40 40* 00.01.01.01.13 Подшипник шариковый 6003RZ Замена(аналог) или составная часть для замены поз.40 В наличии: 10 1 220 ₽ 40 40* 00.01.01.01.18 Подшипник 6003Z ДП-1200 Замена(аналог) или составная часть для замены поз.40 В наличии: 15 1 200 ₽ 41 41 551.03.05.01.01 Прокладка уплотнительная ДП-165/1300 Прокладка уплотнительная В наличии: 1 1 90 ₽ 42 42 00.02.99.02.40 Кольцо стопорное вала Ø17 B17 Нет в наличии 1 30 ₽ 43 43 551.03.05.01.00 Корпус подшипника ДП-165/1300 Корпус подшипника Нет в наличии 1 200 ₽ 44 44 00.02.04.01.14 Винт М5х12 Винт M5х12 В наличии: 2 3 20 ₽ 45 45 97.03.03.03.00 Шпонка сегментная 4х5х13 В наличии: 8 1 40 ₽ 46 46 551.03.03.02.00 Шпиндель ДП-165/1300 Шпиндель В наличии: 1 1 310 ₽ 47 47 551.03.01.04.01 Втулка скольжения ДП-165/1300 Втулка скольжения Нет в наличии 1 30 ₽ 48 48 551.02.00.08.00 Пружина возвратная ДП-165/1300 Пружина возвратная В наличии: 2 1 50 ₽ 49 49 551.03.01.01.00 Кожух защитный нижний В наличии: 1 1 660 ₽ 50 50 551.03.01.02.00 Ручка подвижного кожуха ДП-165/1300 Ручка подвижного кожуха Нет в наличии 1 100 ₽ 52 52 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4х10 В наличии: 7 1 10 ₽ 52 52* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.52 В наличии: 8 1 10 ₽ 51 51 552.03.00.03.05 Кольцо ДП-165/1300 Кольцо Нет в наличии 1 30 ₽ 53 53 00.20.30.01.00 Диск пильный Ø165 Ø165хØ20х2.4 Нет данных о товаре 1 54 54 551.02.00.04.01 Фланец наружный ДП-165/1300 (551) Фланец наружный Нет в наличии 1 100 ₽ 55 55 00.02.04.02.29 Болт M8х14 M8х14 Нет данных о товаре 1 56 56 00.71.06.14.00 Болт M6х14 Нет данных о товаре 1 57 57 551.03.04.09.00 Кронштейн угловой ДП-165/1300 (551) Кронштейн угловой В наличии: 1 1 120 ₽ 58 58 551.09.41.00.04 Гайка барашек ДП-165/1300 Гайка "барашек" Нет в наличии 1 70 ₽ 59 59 551.03.04.15.00 Основание ДП-165/1300 (551) Основание В наличии: 1 1 1,610 ₽ 60 60 551.09.51.00.04 Винт барашек ДП-165/1300 Винт "барашек" M6 Нет в наличии 1 50 ₽ 61 61 553.01.00.53.02 Пружина ДП-165/1300 Пружина В наличии: 1 1 40 ₽ 62 62 00.12.06.08.00 Ось 6x8 ДП-165/1300 Ось Ø6x8 Нет в наличии 2 30 ₽ 63 63 551.03.04.05.00 Кронштейн подъема ДП-165/1300 (551) Кронштейн подъема В наличии: 1 1 120 ₽ 64 64 551.02.00.02.00 Линейка-ограничитель Нет в наличии 1 150 ₽ Кол-во: В корзину
