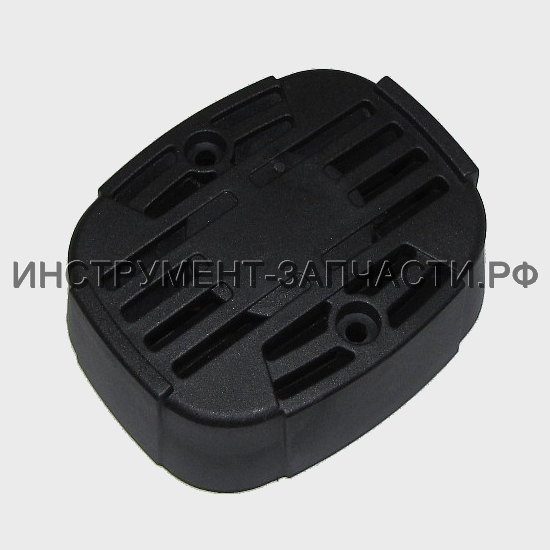

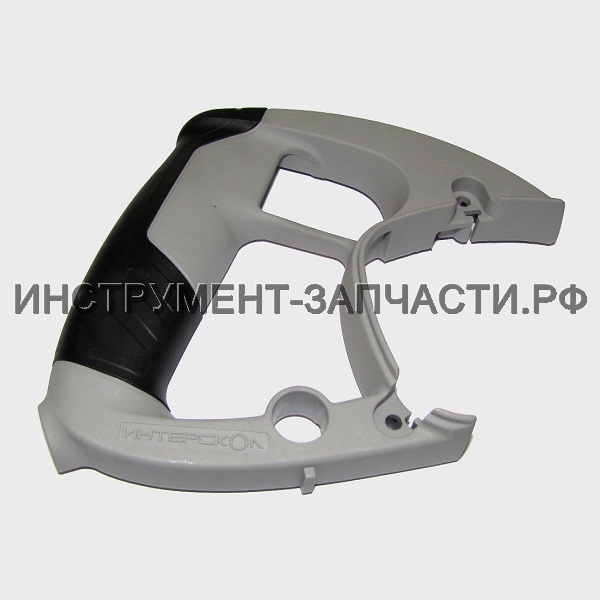

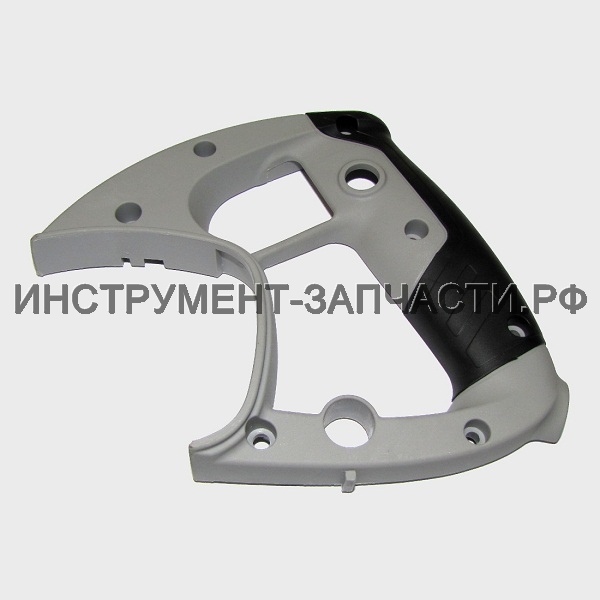

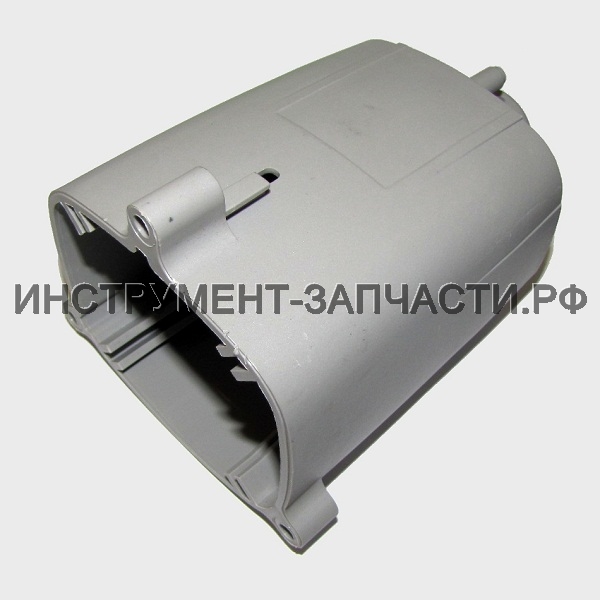

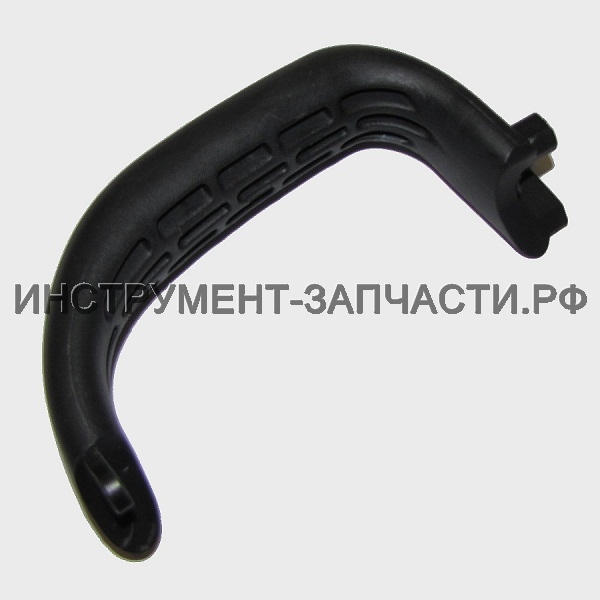

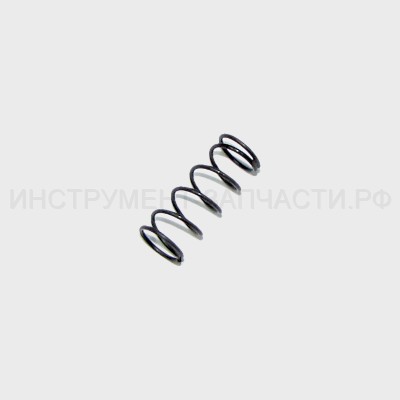

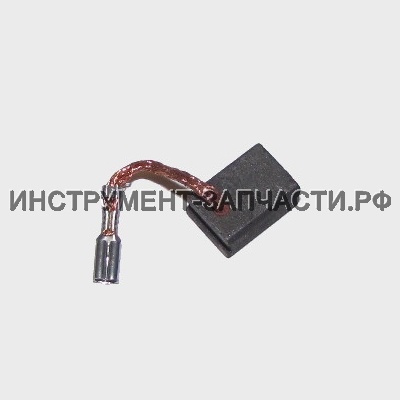

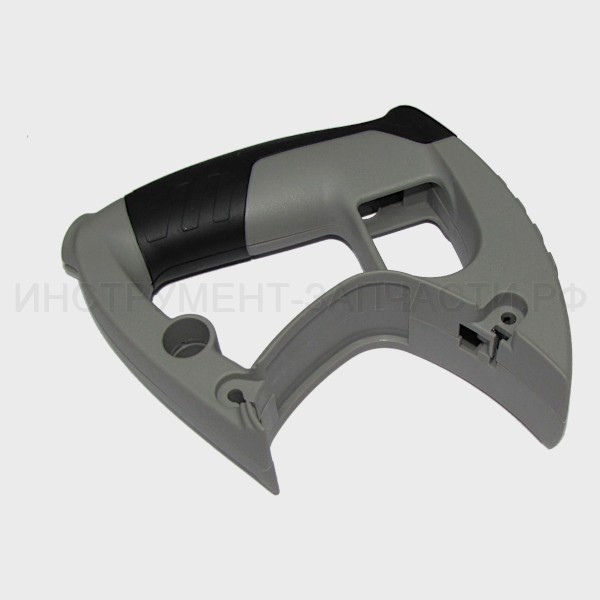

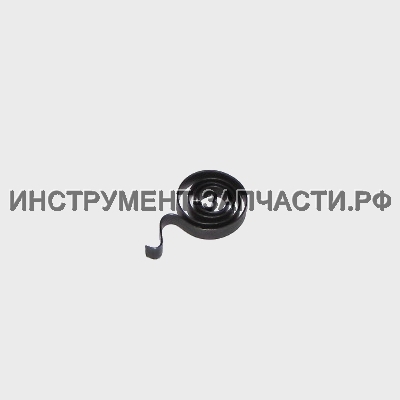

Дмитрий Кущев Схема и запчасти для дисковой пилы Интерскол ДП-165/1200 Схема актуальна для изделий, у которых серийный номер начинается с 96. Рис. 1 Дисковая пила ДП-165/1200 (96.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.21 Винт М5х55 Винт M5x55 M5x55 В наличии: 2 1 40 ₽ 2 2 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 5 20 ₽ 3+5 3+5 96.05.00.00.00 Ручка-накладка в сборе ДП-165/1200 (96) Ручка комплект (лев+пр) В наличии: 2 1 290 ₽ 3+5 3+5* 96.05.00.01.00 Ручка Замена(аналог) или составная часть для замены поз.3+5 Нет в наличии 1 170 ₽ 3+5 3+5* 96.05.00.02.00 Ручка-накладка Замена(аналог) или составная часть для замены поз.3+5 Нет в наличии 1 180 ₽ 4 4 00.10.01.01.10 Выключатель в сборе KEDU HY 15В 12(10)А Выключатель KEDU HY15B 12(10)A 250V~5E4 В наличии: 5 1 250 ₽ 6 6 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4x14 В наличии: 4 2 20 ₽ 7 7 96.05.00.05.00 Крышка корпуса двигателя В наличии: 6 1 220 ₽ 8 8 00.02.03.01.51 Винт 3х12 Винт саморез ST3х12C Нет в наличии 2 10 ₽ 9 9 95.04.03.04.00 Пружина спиральная В наличии: 10 2 20 ₽ 10 10 96.04.03.03.00 Щетка электрическая 6х10х14 В наличии: 38 2 140 ₽ 10 10* 96.04.03.03.01 Щетки электрические в индивидуальной упаковке для ДП-165/1200 (комплект - 2шт.) Замена(аналог) или составная часть для замены поз.10 Нет в наличии 1 140 ₽ 11 11 95.04.03.01.00 Корпус щеткодержателя В наличии: 11 2 70 ₽ 12 12 95.04.03.05.00 Фастон В наличии: 4 2 20 ₽ 13 13 96.01.02.02.00 Табличка маркировочная нд Нет данных о товаре 1 14 14 00.02.04.01.17 Винт М5х25 ДП-1200 Винт M5х25 M5х25 В наличии: 5 1 50 ₽ 15 15 96.05.00.04.00 Корпус двигателя В наличии: 1 1 250 ₽ 16 16 00.02.03.01.63 Винт саморез ST5х14 Винт саморез ST5x14 Нет в наличии 1 20 ₽ 17 17 95.05.00.03.00 Рукоятка дополнительная В наличии: 2 1 140 ₽ 17 17* БУ_95.05.00.03.00 БУ_Рукоятка дополнительная ДП-140/800, ДП-165/1200 Замена(аналог) или составная часть для замены поз.17 В наличии: 3 1 60 ₽ 18 18 00.02.04.04.30 Винт П-26/750ЭВ Винт M5x16 М5х16(М5х15) В наличии: 5 3 10 ₽ 19 19 00.02.02.02.20 Шайба 5х10,5х0,5/А Шайба 5х10.5х0.5/А В наличии: 7 1 20 ₽ 20 20 96.04.01.01.00 Статор В наличии: 3 1 1,460 ₽ 20 20* БУ_96.04.01.01.00 БУ_Статор ДП-165/1200 Замена(аналог) или составная часть для замены поз.20 В наличии: 2 1 590 ₽ 21 21 00.02.03.01.36 Винт 4х70 Р-110 Винт саморез ST4х70C Нет в наличии 2 10 ₽ 22 22 96.04.01.03.00 Диафрагма В наличии: 3 1 100 ₽ 23 23 96.04.02.02.00 Втулка резиновая В наличии: 8 1 30 ₽ 24 24 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.Z 608.Z (8х22х7) Нет в наличии 1 190 ₽ 24 24 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 24 24 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) В наличии: 12 1 300 ₽ 24 24 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 24 24 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 119 1 70 ₽ 24 24* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.24 В наличии: 17 1 190 ₽ 24 24* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.24 Нет в наличии 1 150 ₽ 24 24* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.24 Нет в наличии 1 210 ₽ 24 24* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.24 Нет в наличии 1 120 ₽ 24 24* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.24 В наличии: 4 1 150 ₽ 25 25 96.04.02.01.00 Якорь с вентилятором Нет в наличии 1 1,830 ₽ 25 25 96.04.02.00.00 Якорь в сборе ДП-165/1200 Якорь с вентилятором в сборе с подшипниками В наличии: 17 1 2,000 ₽ 25 25 №790A Якорь с вентилятором для Интерскол ДП-165/1200, AEZ Якорь с вентилятором Нет в наличии 1 1,590 ₽ 26 26 00.01.01.01.20 Подшипник шариковый 6000-2 RS Р-82ТС Подшипник шариковый 6000.2RS 6000-2RS (10х26х8) В наличии: 8 1 180 ₽ 26 26 6000-2RSH Подшипник 6000-2RSH (SKF) 10х26х8 Подшипник шариковый 6000-2RSH 6000-2RSH (10х26х8) SKF (Италия) В наличии: 10 1 300 ₽ 26 26 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS 6000-2RS (10х26х8) В наличии: 103 1 80 ₽ 26 26* 00.01.01.01.11 Подшипник шариковый 6000Z Д-550 Замена(аналог) или составная часть для замены поз.26 В наличии: 9 1 180 ₽ 26 26* 00.01.01.01.32 Подшипник шариковый 6000RZ Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 170 ₽ 26 26* 00.01.01.01.66 Подшипник шариковый 6000-RT Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 180 ₽ 26 26* 00.01.26.10.08 Подшипник 6000-2Z Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 380 ₽ 27 27 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0.33мкФ К 300VAC МЕХ X2 40/100/21/C В наличии: 4 1 240 ₽ 27 27* БУ_00.10.04.01.01 БУ_Конденсатор 0.33 мкФ МЕХ GPF 40/85/21 Замена(аналог) или составная часть для замены поз.27 В наличии: 5 1 50 ₽ 28 28 15.04.00.06.00 Планка фиксации шнура МП-100Э Планка фиксации шнура Комплект 34727900501 Нет в наличии 1 10 ₽ 28 28* 10.04.00.03.00 Планка фиксации шнура Р-82ТС Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 20 ₽ 28 28* 13.04.00.03.00 Планка фиксации шнура Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 10 ₽ 28 28* 14.05.00.03.00 Планка фиксации шнура Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 20 ₽ 29 29 95.04.00.02.00 Трубка защитная Трубка защитная шнура Нет в наличии 1 40 ₽ 29 29* 10.04.00.02.00 Трубка защитная Р-82ТС Замена(аналог) или составная часть для замены поз.29 Нет в наличии 1 50 ₽ 29 29* 13.04.00.02.00 Трубка защитная шнура Замена(аналог) или составная часть для замены поз.29 Нет в наличии 1 50 ₽ 29 29* 154.04.00.04.00 Трубка защитная ПП-165/1300ЭМ Замена(аналог) или составная часть для замены поз.29 Нет в наличии 1 50 ₽ 30 30 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Шнур питания с вилкой H05VV-F 2х1.0мм², L=4м Нет в наличии 1 560 ₽ 30 30* 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Замена(аналог) или составная часть для замены поз.30 В наличии: 2 1 1,200 ₽ 30 30* 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 700 ₽ 31 31 95.03.03.10.00 Кнопка фиксатора шпинделя В наличии: 2 1 100 ₽ 32 32 96.03.03.09.00 Рычаг фиксатор шпинделя В наличии: 1 1 70 ₽ 33 33 96.03.03.08.00 Пружина ДП-165/1200 (96) Пружина В наличии: 4 1 30 ₽ 34 34 95.03.03.07.00 Шайба прямоугольная 10х14х1 В наличии: 1 1 20 ₽ 35 35 95.03.03.06.00 Кольцо уплотнительное В наличии: 7 1 20 ₽ 36 36 96.03.03.05.00 Корпус редуктора В наличии: 6 1 540 ₽ 36 36* 96.03.02.00.00 Кожух неподвижный в сборе ДП-165/1200 Замена(аналог) или составная часть для замены поз.36 Нет в наличии 1 1,310 ₽ 37 37 96.03.02.01.00 Кожух неподвижный Нет в наличии 1 770 ₽ 37 37* 96.03.02.00.00 Кожух неподвижный в сборе ДП-165/1200 Замена(аналог) или составная часть для замены поз.37 Нет в наличии 1 1,310 ₽ 38 38 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт М3х8 М3х8 В наличии: 12 1 30 ₽ 40 40 95.03.02.02.00 Упор резиновый В наличии: 2 1 20 ₽ 41 41 00.02.04.04.19 Винт М5x25 Винт М5х25, S4 внутр. В наличии: 5 1 20 ₽ 42 42 00.01.02.01.25 Подшипник игольчатый НК0808 (8х12х8) Подшипник роликовый HK0808 HK081208 (8х12х8) В наличии: 5 1 170 ₽ 42 42* 00.01.02.01.17 Подшипник роликовый NR-HK0808 Замена(аналог) или составная часть для замены поз.42 В наличии: 24 1 180 ₽ 43 43 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное для вала В12 В наличии: 5 1 30 ₽ 44 44 95.03.02.03.00 Винт специальный М8х16 Винт специальный М8х16 В наличии: 8 1 60 ₽ 45 45 95.03.03.04.00 Колесо зубчатое Z=35 В наличии: 6 1 170 ₽ 45 45 010069(846) Колесо зубчатое для пилы Интерскол ДП-140/800; ДП-165/1200, AEZ Колесо зубчатое Аналог арт.95.03.03.04.00 В наличии: 3 1 250 ₽ 45 45* 154.03.04.01.00 Колесо зубчатое ПП-165/1300ЭМ Замена(аналог) или составная часть для замены поз.45 В наличии: 2 1 520 ₽ 45 45* 95.03.77.00.00 Колесо зубчатое со шпинделем в сборе ДП-140/800; ДП-165/1200 Замена(аналог) или составная часть для замены поз.45 Нет в наличии 1 730 ₽ 46 46 154.03.04.02.00 Шпонка сегментная ПП-165/1300ЭМ Шпонка сегментная 3х3.7х10 В наличии: 5 1 20 ₽ 46 46* 95.03.03.03.00 Шпонка сегментная Замена(аналог) или составная часть для замены поз.46 Нет в наличии 1 20 ₽ 47 47 154.03.04.03.00 Шпиндель ПП-165/1300ЭМ Шпиндель В наличии: 3 1 180 ₽ 48 48 00.02.99.01.06 Кольцо стопорное А28 ДУ-750ЭР Кольцо стопорное для отв. A28 В наличии: 5 1 30 ₽ 49 49 00.01.01.01.42 Подшипник шариковый 6001 RS Подшипник шариковый 6001.RS 6001-RS (12х28х8) В наличии: 4 1 170 ₽ 49 49 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник шариковый 6001-2RSH 6001-2RSH (12х28х8) SKF (Италия) В наличии: 6 1 340 ₽ 49 49 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS 6001-2RS (12х28х8) В наличии: 72 1 80 ₽ 49 49* 00.01.01.01.16 Подшипник 6001RZ ДП-2000 Замена(аналог) или составная часть для замены поз.49 В наличии: 4 1 260 ₽ 49 49* 00.01.01.01.37 Подшипник шариковый 6001Z ДУ-750 ЭР Замена(аналог) или составная часть для замены поз.49 В наличии: 1 1 140 ₽ 49 49* 71200.0148 Подшипник шариковый H10.5/1200EV Замена(аналог) или составная часть для замены поз.49 Нет в наличии 1 330 ₽ 50 50 95.03.03.01.00 Корпус подшипника В наличии: 2 1 150 ₽ 51 51 00.02.04.05.02 Винт М5х12 ДП-1600 Винт M5x12 В наличии: 8 4 20 ₽ 52 52 96.03.02.04.00 Нож расклинивающий В наличии: 2 1 130 ₽ 53 53 95.03.04.01.00 Болт специальный М8х10, S-13мм В наличии: 2 1 20 ₽ 54 54 96.03.01.03.00 Пружина В наличии: 4 1 50 ₽ 55 55 00.02.04.05.08 Винт М4х6 DIN 85, П-45МЭ Винт M4x6 Нет в наличии 1 10 ₽ 56 56 96.03.01.01.00 Кожух подвижный В наличии: 3 1 400 ₽ 57 57 00.02.99.02.12 Кольцо стопорное Кольцо стопорное для вала В34 В наличии: 25 1 20 ₽ 58 58 95.03.01.02.00 Ручка кожуха подвижного В наличии: 6 1 70 ₽ 59 59 00.02.02.02.02 Шайба 4х8х0,5 Шайба Ø4-Ø8-0.5/Б В наличии: 5 1 20 ₽ 60 60 96.02.00.05.00 Фланец внутренний Ø39 В наличии: 7 1 110 ₽ 61 61 96.11.05.20.00 Диск пильный Ø165хØ20, Z=24 Нет данных о товаре 1 62 62 96.02.00.04.00 Фланец наружный Ø39 Нет в наличии 1 100 ₽ 63 63 95.02.00.03.00 Винт специальный М8х18 Винт специальный М8х18, S13 В наличии: 20 1 40 ₽ 64 64 00.02.02.03.08 Шайба стопорная Ø12 Шайба стопорная Е_обр. Ø12 Нет в наличии 2 10 ₽ 65 65 95.03.04.02.00 Рычаг Нет в наличии 2 90 ₽ 65 65* 96.02.77.00.00 Крепёжный набор ДП-165/1200 Замена(аналог) или составная часть для замены поз.65 Нет в наличии 2 290 ₽ 66 66 95.03.04.03.00 Контргайка М8L, S=13 Контргайка М8L, S=13 В наличии: 1 1 40 ₽ 67 67 95.03.04.04.00 Пружина В наличии: 3 2 30 ₽ 68 68 00.02.02.02.32 Шайба 8х18х2 Шайба Ø8х18х2 Нет в наличии 2 20 ₽ 69 69 95.03.04.05.00 Кронштейн Нет данных о товаре 1 70 70 95.03.04.06.00 Винт М6х20 Винт М6х20 В наличии: 1 1 20 ₽ 71 71 95.03.04.07.00 Пружина ДП-165/1200 Пружина В наличии: 1 1 30 ₽ 72 72 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное для вала В8 В наличии: 4 1 50 ₽ 73 73 95.03.04.08.00 Заклепка Ø6х17 Нет данных о товаре 1 74 74 95.03.04.09.00 Кронштейн угловой Нет данных о товаре 1 75 75 95.03.04.10.00 Ось Ø8х47 В наличии: 1 1 30 ₽ 76 76 95.03.04.11.00 Винт специальный М8х18L Винт специальный М8х18L В наличии: 1 1 30 ₽ 77 77 96.03.04.15.00 Основание 150х304 В наличии: 1 1 890 ₽ 78 78 00.02.04.05.05 Винт М5х10 ДП-2000 Винт М5х10 В наличии: 6 3 30 ₽ 79 79 96.03.04.12.00 Шкала глубины пиления Нет данных о товаре 1 80 80 95.03.04.13.00 Заклепка Ø6х9 Нет данных о товаре 1 81 81 00.02.02.02.39 Шайба Ø6.5хØ12х2 Шайба плоская Ø6.5хØ12х2 Нет в наличии 1 10 ₽ 82 82 95.03.04.14.00 Винт барашковый М6х15 Винт барашковый М6х15 В наличии: 2 1 20 ₽ 83 83 96.03.04.16.00 Шестигранник M8, S=13, L=95 Шестигранник М8, L-95 Нет в наличии 1 90 ₽ 83 83* 96.02.77.00.00 Крепёжный набор ДП-165/1200 Замена(аналог) или составная часть для замены поз.83 Нет в наличии 1 290 ₽ 84 84 95.02.00.01.00 Ключ специальный В наличии: 2 1 70 ₽ 85 85 95.02.00.02.00 Линейка-ограничитель Нет в наличии 1 140 ₽ 85 85* 22.02.00.01.00 Линейка-ограничитель Замена(аналог) или составная часть для замены поз.85 Нет в наличии 1 120 ₽ 86 86 00.02.04.01.46 Винт М5х80 Винт M5x80 M5x80 В наличии: 1 1 20 ₽ 87 87 95.04.03.07.00 Фастон Ø5х30 Нет данных о товаре 88 88 97.04.03.06.00 Трубка изолирующая Трубка изолирующая (термоусадочная) Ø4 Нет в наличии 50 ₽ 89 89 00.02.04.04.30 Винт П-26/750ЭВ Винт М5х16(М5х15) В наличии: 5 2 10 ₽ 90 90 96.04.02.00.00 Якорь в сборе ДП-165/1200 Якорь в сборе Поз. № 24, 25, 26 В наличии: 17 1 2,000 ₽ 101 101 96.03.01.00.00 Кожух подвижный в сборе ДП-140/800 Кожух подвижный в сборе Поз. № 38,55,56,58,59 В наличии: 2 1 360 ₽ 102 102 96.03.04.00.00 Основание в сборе поз.64-71/73/74/76-82 В наличии: 1 1 1,790 ₽ A A 96.02.00.03.00 Комплект фланцев (внутренний + наружный) Фланец комплект (внутренний + наружный) Ø39 В наличии: 36 1к 200 ₽ Кол-во: В корзину
